探伤室警示灯

探伤室在作业时首先把联锁报警器的电源开关合上·这时装置于曝光室周围的警示灯翻开发光。当曝光室内一切人员全部撤离并封闭铅门后·上的行程开关接通联锁器触点·通电后·各触点动作·本来常开的触点均被接通·接入联锁的一切探伤机均处于随时能够上高压的状况(高压开回路触点合上·高压关回路触点主动断开)·相反·如果铅门没有关上·或者探伤机正常作业时翻开铅门·则门上的行程开关立即主动断开·使联锁器中的继电器断电·一切触点复位·联锁器发出正告信息·此时任何一台探伤机都不能上高压·正在作业中的一切探伤机也会立即跳闸关掉高压·然后有用保证了辐射安全。

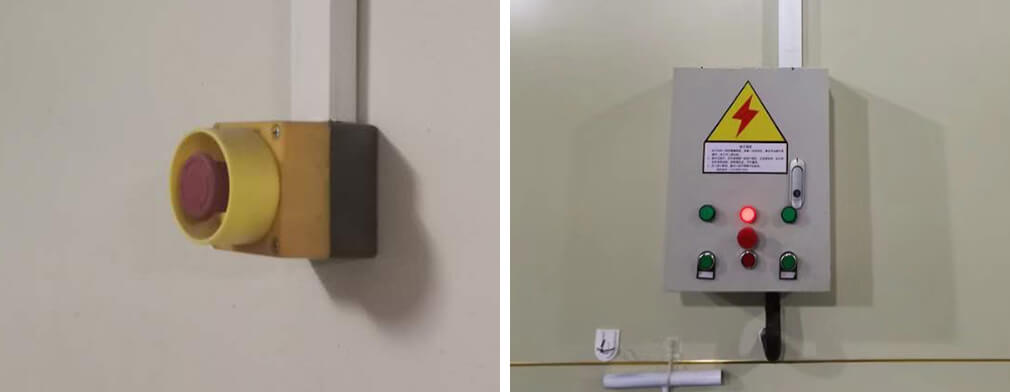

探伤室警示灯、与报警器可、报警器、铅门相连接在翻开保护器时铅门封闭警示灯亮报警器也发出报警声此时X射线探伤机可正常开启使用。如果在使用中开启铅门一切接入保护器的探伤机高压均被切断但探伤机冷却系统依旧在作这样既到达了门机联锁的意图又有用保护的探伤机的射线管。

咱们能够把警示灯、联锁、报警器的触点别离接到便携式探伤机的中心操控器高压开关回路中·即在中心操控单元高压关回路并联一个常闭触点·而在高压开回路中串联一个常开触点把各个触点接到相应的探伤机后·再把联锁、报警器中的行程开关装置于探伤曝光室的出、入门上。
